 Biuro Projektów Inwestycji Rok założenia 1982
|  | @ e-mail | | Przekaźnik termometru kontaktowego
| INSTRUKCJA INSTALOWANIA
Montować zgodnie z PBUE | | 1. Przymocować przekaźnik przy pomocy istniejącego wspornika z dwoma otworami. Dopuszcza się użytkowanie bez mocowania stałego jednakże tak, aby nie naciągać wyprowadzonych przewodów - nie może wisieć na własnych przewodach.
2. Zaleca się wyprowadzone przewody podłączyć do typowej listwy LZ4.
3. Wykonać podłączenia wg przykładowych rysunków.
4. Przedstawione schematy są typowymi, dopuszcza się inne warianty połączeń wg potrzeb.

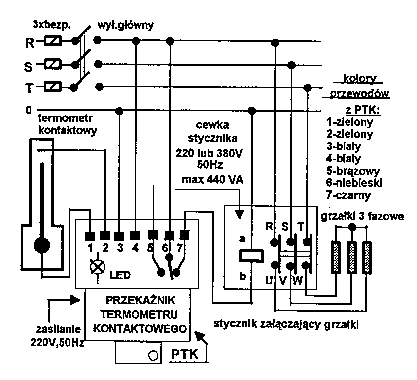

Rzadko się psuje to co AUTRON produkuje! | | DUŻA MOC GRZAŁEK
PRZY ZASILANIU 3 FAZOWYM | |

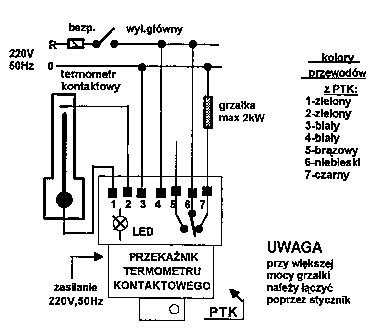

| | ZASILANIE 1 FAZOWE | |
| | PRZEKAŹNIK TERMOMETRU KONTAKTOWEGO | | Stosujesz PTK - AUTRON termometru nie popsujesz ! | Przekaźnik przewidziany jest tam gdzie wymaga się uruchomienia znacznych mocy małym prądem i napięciem szczególnie przy kontaktowych termometrach rtęciowych.
CHARAKTERYSTYKA TECHNICZNA
1. Zasilanie 220 V ± 15%, 50Hz (przewody białe)
2. Pobór mocy przez przekaźnik: przy odwzbudzeniu nie pobiera prądu, przy wzbudzeniu 1VA.
3. Przekaźnik wykonawczy R15
4. Styk wykonawczy przełączny 220 V max 10A przy cos F = 0,9 (przewody: niebieski czarny, brązowy).
5. Czas zadziałania 16 - 30 ms.
6. Praca ciągła.
7. Położenie pracy dowolne.
8. Trwałość mechaniczna 10 milionów zadziałań.
9. Temperatura pracy: -10°C +40°C przy wilgotności względnej max 85%.
10. Praca w pomieszczeniu zamkniętym.
11. Norma klimatyczna IP40
12. Wymiary 40 x 40 x 90 mm.
13. Masa max 150 G.
14. Świetlna sygnalizacja zadziałania przy pomocy wbudowanej diody luminesencyjnej LED.
15. Na przewodach elektrod termometru kontaktowego napięcie stałe pulsujące przy odwzbudzonym przekaźniku 100 V przy wzbudzonym 55 V, 50 Hz o rezystancji wewnętrznej 220 kW
16. Zadziałanie przy rezystancji zwierania elektrod (przewody zielone) w granicach zero W do 330 kW .
Uwaga: przewody nie oddzielone galwanicznie od sieci. | |
| |
