Automat nadzorujący zasilanie 3 fazowe 220/380 V, 50 Hz
TAN-2

Rolnicy ! Użytkownicy
silników elektrycznych
3 fazowych!
AUTOMAT
-wyłącza silnik przy braku
  nawet jednej fazy
-zabezpiecza silnik przed
  spaleniem
-świetlna sygnalizacja braku fazy

AUTRON
02-351 Warszawa
ul. Lelechowska 10
tel.822-56-99,tel/fax 822-04-43
tel.729-8-321   0-601 35-60-32

1.00 CHARAKTERYSTYKA TECHNICZNA
  Automat wykonany jest w technice wyłącznie półprzewodnikowej przy
  użyciu obwodów   scalonych z elementem wykonawczym w postaci
  triaka do sterowania cewki typowego stycznika, załączającego
  i wyłączającego zabezpieczany silnik.
1.01 Zasilanie 3 x 220/380 V, +10%,-15%, 50 Hz
1.02 a) Pobór mocy rzeczywistej z przewodu fazowego czerwonego
       max 0,6 W
       b) Pobór mocy z kontrolowanych trzech faz max 1,5 W
1.03 Wyłączenie silnika lub nie zezwolenie na załączenie silnika przy braku
       nawet jednej fazy. Silnik winien być obciążony mechanicznie lub
       elektrycznie.
1.04 Oddziaływanie na silnik pośrednio przez stycznik suchy lub olejowy
       z cewką 220 V, 50 Hz
1.05 Wyłączenie silnika przy obniżeniu się napięcia na jednej z faz
       w stosunku do zera max 165 V, załączanie min 185 V, niezależnie od
       stanu pracy silnika. Pozostałe dwie fazy 220 V w stosunku do zera.
       Powyższe progi (zmniejszające czułość)ustawiono ze względu na
       częste wahania napięcia sieci.
1.06 Histereza ustawiona załączanie - wyłączanie ca 15 V
1.07 Odporność na krótkotrwałe przepięcia sieci 3 kV
1.08 Moc silnika ograniczona użytym stycznikiem, cewka stycznika max
       440 VA przy załączaniu
1.09 Stycznik sterowany jest (załączany - wyłączany) od strony ZERA !
1.10 Elementem wykonawczym jest triak dlatego dokonane ewentualne
       zwarcie na cewce stycznika powoduje uszkodzenie tego triaka.
       Z tego względu zaleca się zastosowanie bezpiecznika szybkiego
       radiowego 0,5-1A na przewodzie niebieskim.
1.11 Cewka stycznika jest połączona z jednej strony do przewodu
       niebieskiego automatu i drugim końcem do fazy.
1.12 Dobre wyniki załączania i wyłączania uzyskuje się podłączywszy
       równolegle do cewki stycznika małej żarówki sygnalizacyjnej
       15 W,220 V, otrzymując świetlną informację stanu stycznika
1.13 Czasu działania nie określa się ponieważ wynika on głównie z typu
       zainstalowanego stycznika
1.14 Przeznaczenie wyprowadzonych przewodów :
       a) kolor czerwony, żółty, zielony do podłączenia trzech faz RST
       b) kolor biały do podłączenia ZERA(0)
       c) kolor niebieski do podłączenia dowolnego końca cewki stycznika
1.15 Dioda LED: obecność 3 faz - ciągłe światło, brak którejkolwiek fazy
        - dioda gaśnie
1.16 Położenie pracy dowolne
1.17 Praca ciągła
1.18 Trwałość przy prawidłowym użytkowaniu 10 lat
1.19 Temperatura pracy -5şC,+30şC przy wilgotności względnej
       max 85%
1.20 Norma klimatyczna IP 40
1.21 Praca w pomieszczeniu zamkniętym
1.22 Wymiary 40 x 40 x 40 mm
1.23 Masa max 50 G

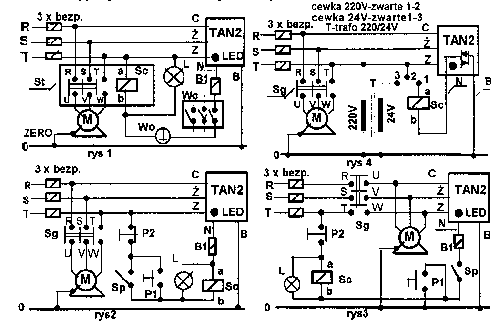

   LEGENDA DO SCHEMATÓW:

rys1-automat nadzoruje zasilanie główne za bezpiecznikami, pracuje w sposób ciągły. Bez pamięci tzn. brak jednej fazy -silnik wyłączony, obecność trzech faz-silnik włączony, oczywiście jeżeli wyłącznik ciśnieniowy żąda włączenia pompy. Przy urządzeniach chłodniczych montuje się bez w/w wyłączników.
rys 2-automat nadzoruje zasilanie główne za bezpiecznikami, pracuje w sposób ciągły. Z pamięcią braku fazy tzn. załączenie przyciskiem P1,wyłączenie przyciskiem P2.Przy pracy brak jednej fazy wyłącza silnik. Ponowne włączenie przy powrocie trzech faz ręcznie przyciskiem P1.
rys 3-automat nadzoruje zasilanie bezpośrednio na silniku, pracuje tylko w tym czasie gdy pracuje silnik. Nadzoruje drożność styków stycznika. Z pamięcią braku fazy jak na rys 2.
rys 4-uproszczony schemat ideowy połączenia automatu z stycznikiem.
Uwaga rys 1 typowy schemat połączeń automatu z silnikiem hydroforu.
Oznaczenia na rysunkach :
St-stycznik kompl.; Sg-styki główne stycznika; Sp-styk pomocniczy stycznika; Sc-cewka stycznika 220V50Hz B1-bezpiecznik szybki 0,5-1 A;L- żarówka 220 V,15 W;P1-przycisk zwierny ;P2-przycisk rozwierny; C-przewód koloru czerwonego; Ż-przewód koloru żółtego; Z-przewód koloru zielonego; B-przewód koloru białego; N-przewód koloru niebieskiego; Wo-wyłącznik odstawienia ; Wc-wyłącznik ciśnieniowy; M-zabezpieczany silnik elektryczny 3 x 220/380V,50Hz
2.00 INSTRUKCJA INSTALOWANIA

2.01 Montaż zgodnie z PBUE

2.02 Mocować automat przy pomocy typowej obejmy plastykowej do
       rurek elektrycznych średnicy 47mm lub w wersji z zatrzaskiem do
       typowej szyny. Dopuszcza się użytkowanie bez mocowania stałego
       jednakże tak aby nie naciągać wyprowadzonych przewodów.
       Nie może wisieć na własnych przewodach.
2.03 Zaleca się wyprowadzone przewody podłączyć do typowej
       listwy LZ4
2.04 Wykonać połączenia wg. rys 1,2 lub 3(4)
2.05 Przedstawione schematy są typowymi, dopuszcza się inne
       warianty połączeń wg. potrzeb.
2.06 Sprawdzić prawidłowość działania automatu.
       AUTOMAT nadzoruje trzy parametry :
       - przesunięcie faz RST względem siebie o 120o
       - symetrię trzech faz
       - spadek napięcia na poszczególnych fazach aż do całkowitego
        zaniku
       PRAWIDŁOWA PRACA TO :
       - niemożność włączenia silnika przy braku jednej fazy
       - wyłączenie natychmiastowe silnika przy zaniku choć jednej fazy
AUTOMAT może być stosowany do innych celów-wszędzie tam gdzie wymaga się nadzorowania 3 fazowego
Rzadko się psuje to co AUTRON produkuje !
